Introducció a la indústria de l'aplicació en manxes de soldadura

Introducció a l’aplicació   indústria en manxes de soldadura

Els motlles de soldadura soldades de doble segellat, si la falla de la claveguera de manxa, el embolcall de les tiges també evitarà fuites i, d'acord amb les normes internacionals de segellat; Sense pèrdua de líquid, reduir la pèrdua d'energia, millorar la seguretat dels equips de la planta; Llarga vida útil, reduir els temps de manteniment, reduir els costos operatius; El disseny del segell de manxa de manxa sòlid garanteix una fuita zero de la tija i proporciona condicions de no manteniment; S'utilitza un material de segellat suau de PTFE per millorar el rendiment de segellat de la vàlvula. La resistència a altes temperatures de 425 ℃ o menys de seient de con és segellat dur.

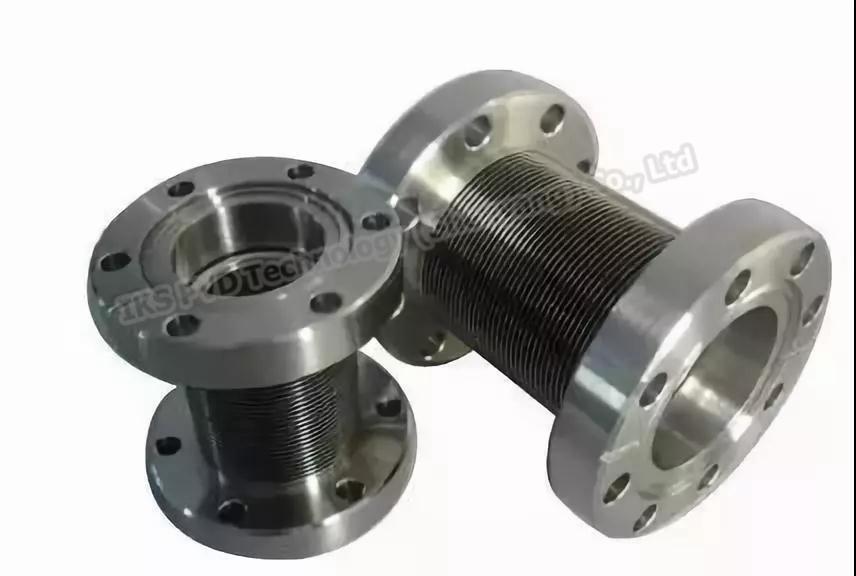

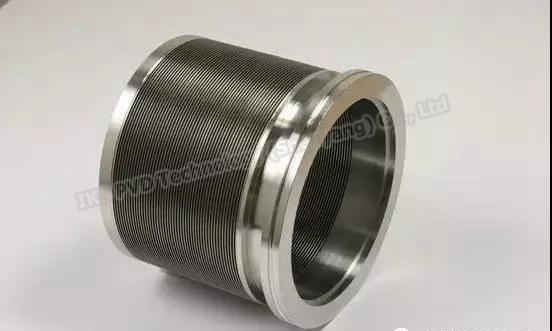

La manxa soldada és una mena de membrana buida fina formada per molts mètodes d'estampació, fabricats amb tubs metàl·lics altament flexibles i telescòpics per soldadura de precisió, com es mostra a la figura. Està compost per un diafragma buit de dues formes en forma de cercle concèntric per a la vora interior del parell de diafragma de soldadura, i després un nombre de diafragma per a la pila juntes per a la vora exterior de la secció corrugada de soldadura, i després en ambdós extrems i la combinació de soldadura metàl·lica de la placa final del grup de manxes, així poden ser necessitats externes i altres parts mòbils per al moviment alternatiu.

Amb el desenvolupament de la ciència i la tecnologia, el camp d’aplicació de les manxes soldades s’està expandint dia a dia. L’ús principal de manxes de soldadura és: com a mecanisme de control, els components de detecció de transmissor o regulador també es poden utilitzar com a components de mesura de temperatura, pressió i nivell de líquid, però també per a una varietat de components de segellat i transferència d’energia.

A més d’utilitzar-se com a element de mesura, també es pot utilitzar maneta soldada com a element de segellat, connexió, compensació i aïllament.

1. Indústria dels instruments
Les manxes soldades s'utilitzen principalment com a elements de mesura de pressió en instruments de mesura i control. Les manxes soldades també es poden utilitzar com a element de compensació de volum al giroscopi, un element de segellat i aïllament de la vàlvula reguladora i un acoblament flexible, un interruptor de pressió, etc.
2. Aeroespacial
Les manxes soldades també s'utilitzen en el camp aeroespacial. A més d’utilitzar-se en alguns dels instruments de l’avió, també es fan servir manxes soldades en els reguladors de pressió de llançament automàtic dels paracaigudes. A més, també es pot utilitzar com a motor de coets al segell de l'eix.
3. Electrònica i altres indústries
Les manxes soldades també s'utilitzen en dispositius electrònics. Per exemple, al clostró de l'estació terrestre de comunicació per satèl·lit, es fan servir manxes micro-soldades amb un diàmetre exterior de 10 mm, un diàmetre interior de 5 mm i un gruix de paret de 0,05 mm. S'utilitza com a segell de buit, connector axial, junta telescòpica, dipòsit d’oli, acumulador, etc.

Un tipus d'expandidor de dent de serra molt utilitzat en la indústria de l'energia és també un exemple típic d'aplicació de manxes soldades. En aquest cas, les manxes soldades actuen com a compensació de volum. Les bobines de treball del transformador de tensió i del transformador de corrent es troben immerses en el tanc d'oli aïllat. Per tant, en un sistema completament tancat, s'ha de compensar el canvi de volum causat per l'expansió tèrmica i la contracció en fred de l'oli aïllant.

La manxa soldada és un nou tipus de component que s'ha desenvolupat a casa ia l'estranger en els darrers anys. Les manxes de soldadura a més de la resistència a la pressió, la resistència a la temperatura, la resistència a la corrosió, el bon segellat i altres avantatges, en comparació amb la forma tradicional de la manxa, té dos avantatges destacats: gran deformació, llarga durada.

L'elecció de material de manxa de soldadura és molt estricta, a més de resistència a altes temperatures, resistència a la corrosió, però també requereix que el fuelle tingui prou rigidesa. Les tecnologies de soldadura utilitzades o en desenvolupament inclouen la soldadura de gasos inert de tungstè, la soldadura de plasma microbela, la soldadura de raig de potència i la soldadura per làser, entre els quals s'utilitzen comunament la soldadura per plasma i la soldadura per làser.
